Yönlü sondaj ekipmanı 73mm 5 aşamalı sabit bükümlü aşağı delik çamur motoru
Aşağı delikli motor beş bant, güç bölümü, çiftleme, düşme karşıtı ve bypass valfinden oluşur.Şirketimiz aynı duvar kalınlığı ile vida sondaj aletlerinin seri üretimi ve büyük ölçekli uygulamasını gerçekleştirdi.
Şirketimiz tarafından üretilen Downhole Çamur Motoru, yüksek sıcaklığa dayanıklılık ve yağ dayanıklılığı gibi farklı çalışma koşullarını karşılayabilir.Orta sert formasyonlarda yönlü ve yatay kuyu sondajı için, aynı duvar kalınlığı ile vida sondaj aracı daha fazla WOB'ye dayanabilir ve daha fazla çıkış gücü sağlayabilir.ve yüksek sıcaklıklı kuyulara karşı güçlü uyarlanabilirlik.
Genişletilmiş Alt Delik Motorunun Özellikleri
Dönüştürme motorları ile karşılaştırıldığında tork %30 ila %60 arttırılır; aktarım şafti sondaj sıvısı ile yağlanır; dikey, tek bükümlü ve çift bükümlü tiplerde mevcuttur;maksimum çalışma sıcaklığı: 120°C.
Yüksek Defleksyonlu Alt Delik Motorunun Özellikleri
Eşsiz yapı, motoru daha kısa, bükme noktasını matkap noktasına daha yakın ve daha yüksek birikme hızı yapar.
| 钻具型号 | 4LZ73×7.0Ⅳ | 5LZ73×7.0Ⅲ | 5LZ73×7.0Ⅳ | 5LZ73×7.0V | |
| Model | 2874540 | 2875630 | 2875640 | 2875650 | |
| 适合井眼 适合井 göz | içinde | 33/843/8 85.7-111.1 | 33/843/8 85.7-111.1 | 33/843/8 85.7-111.1 | 33/843/8 85.7-111.1 |
| Bit Boyutu | mm | ||||
| Dışı | içinde | 27/8 76 | 27/8 74 | 27/8 74 | 27/8 74 |
| Aşırı doz | mm | ||||
| Çözümlü açı. | ° | 0-3. | 0-3. | 0-3. | 0-3. |
| ABH | |||||
| 马达头数 | 4:05 | 5:06 | 5:06 | 5:06 | |
| Lobo | |||||
| 马达级数 | 4 | 3 | 4 | 5 | |
| Aşamalar | |||||
| 马达压降 | MPa | 4.0 580 | 3.0 435 | 4 | 5 |
| Basınç | PSI | 580 | 725 | ||
| 流量范围 | L/s | 2-3.5-5 32-56-80 | 2-5-7 32-80-111 | 2.7-6.2-9.6 43-98-152 | 3-6-9 48-96-144 |
| Akış Hızı | GPM | ||||
| Her dönüş miktarı | L/r | 0.68 5.6 | 0.8 4.7 | 1.2 3.2 | 1.07 3.5 |
| Devrim başına akış | r/gal | ||||
| 钻头 dönüş hızı | rpm | 176-308-441 | 148-370-518 | 135-310-480 | 168-336-505 |
| Bit Hızı | |||||
| iş tork | N · m | 340 251 | 320 236 | 525 387 | 690 510 |
| Döner | Ft-lbs | ||||
| Maksimum tork | N · m | 510 376 | 480 354 | 788 580 | 1050 775 |
| Max.tork | Ft-lbs | ||||
| Çıktı gücü | kw | 8-20 10.7-20.7 | 4.8-17 6.4-22.5 | 9.7-34.5 13-46 | 15-43 20.1-57.6 |
| Çıkış Gücü | HP | ||||
| 推?? 钻压 | KN: | 15 3300 | 15 3300 | 15 3300 | 15 3300 |
| Bit üzerinde ağırlık | 1 lb | ||||
| Maksimum taş basıncı | KN: 1 lb | 20 4400 | 20 4400 | 20 4400 | 20 4400 |
| Ağırlık. | |||||
| 连接螺纹 | Yukarı (Kutu) | 23/8 TBG | 23/8 TBG | 23/8 TBG | 23/8 TBG |
| Bağlantı (REG) | |||||
| Alt kısım (Kutu) | 2 3/8 | 2 3/8 | 2 3/8 | 2 3/8 | |

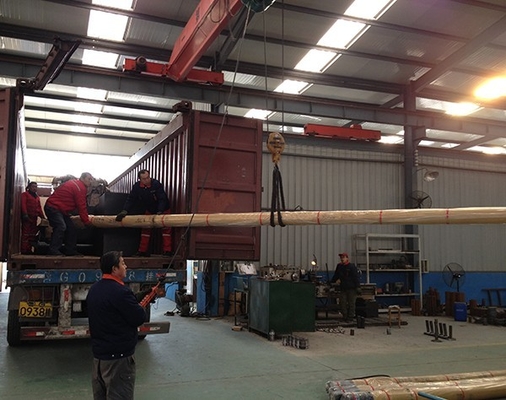

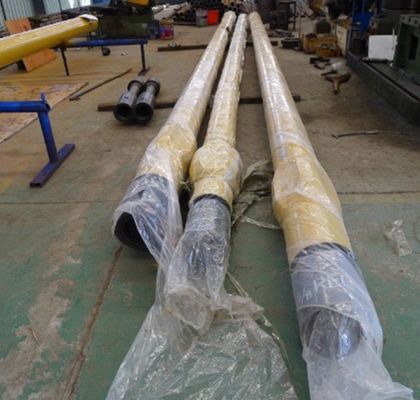

Ambalaj: Aşağı delikli çamur motoru için standart ihracat ambalajı
Teslimat: Normalde ödemeden 10-15 gün sonra.
Şirket Profili
Glorytek Industry (Beijing) Co., Ltd, 20 yıldan fazla deneyime sahip profesyonel bir sondaj ekipmanları ve sondaj araçları üreticisi ve tedarikçisidir.Müşterilerin gereksinimlerine göre tüm atanan projeleri başarıyla tamamlamamızı sağlayan çok deneyimli Ar-Ge ekibi ve mühendisleri tarafından destekleniyoruz ve yardım ediyoruz..
Düzgün çalışmalar ve özel bakım, ekipmanların iyi çalışmasını sağlamanın temelini oluşturur.İşgücü yoğunluğunu azaltmaya ve üretim verimliliğini artırmaya yardımcı olacak.
Made in China'da bizi ziyaret ettiğiniz için teşekkür ederiz, eğer daha fazla sorunuz ve ihtiyacınız varsa, lütfen bize çevrimiçi soruşturma yoluyla bilgi verin veya aşağıdaki bilgilerle iletişime geçin.
