Yatay Yönlü Sondaj için Bend 120mm 5 Aşamalı Downhole Çamur Motorunu Düzeltin
Kuyu içi motor, yatak, güç bölümü, kaplin, düşme önleyici ve baypas valfinden oluşan beş gruptan oluşur.
Baypas Valfi Tertibatı, valf gövdesi, valf göbeği, valf kovanı, yay, elek plakası, contalar ve segmandan oluşur.
Düşme Önleyici Montaj, Düşme Önleyici Alt, Düşme Önleyici Vida ve Düşme Önleyici çubuktan oluşur
Kaplin Tertibatının kaplin işlevi, gezegensel hareketi güç bölümünün sabit sabit dönüşüne dönüştürmek, güç bölümünde motordan tork ve hızı iletmektir, ancak bazıları esnek kaplinlerdir.

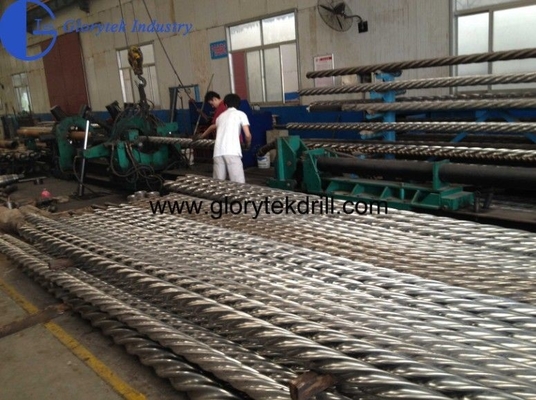

Güç Bölümü Montajı, stator ve rotordan oluşur.Stator, çelik borunun çeperine kauçuk manşon sıkılarak yapılır.Belirli bir geometrik parametre ile spiral yapı oluşur.Rotor, krom kaplı bir vida çubuğudur.
Rulman Tertibatı, sondaj ağırlığından kaynaklanan eksenel kuvvete ve radyal yüke dayanmak için motor döner dinamik kuvvetini bit üzerine iletmektir.
Bükülmüş Açı Ayarlı Aşağı Delik Motorunun Özellikleri

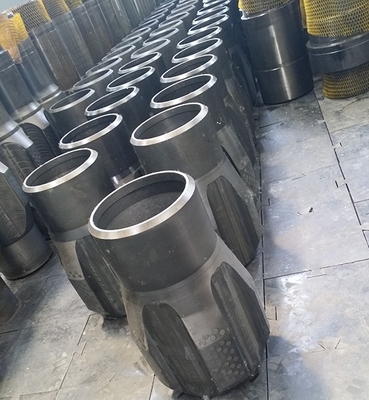

Aşağı delikli motorun bükülme açısı kuyu başında ayarlanabilir.Farklı şekil ve boyutlardaki stabilizatörler, farklı gereksinimlere göre değiştirilebilir.
Near Bit Down-hole Motorun Özellikleri
Ölçüm aletinin ölçüm noktası, delme ucuna daha yakın olan kuyu içi motora monte edilmiştir.Matkap izi daha doğru ve güvenilirdir.
| 钻具型号 | 5LZ120×7.0(Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| modeli | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | içinde | 57/8– 77/8 149.2-200 | 57/8– 77/8 149.2-200 | 57/8– 77/8 149.2-200 | 57/8– 77/8 149.2-200 | 57/8– 77/8 149.2-200 |
| Bit Boyutu | mm | |||||
| 外径 | içinde | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 |
| OD | mm | |||||
| 可调角度ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达头数Lob | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达级数Aşamalar | 3.5 | 4.5 | 5 | 2.2 | 2.9 | |
| 马达压降 | MPa | 3.5 508 | 4.5 653 | 5.0 725 | 2.2 319 | 2.9 |
| Baskı yapmak | PSI | 421 | ||||
| 流量范围 Akış hızı | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每转排量 | sol/sağ | 4.0 0.95 | 4.8 0,8 | 4.0 0.95 | 7.6 0,5 | 12.59 |
| Devir Başına Akış | r/gal | 0,3 | ||||
| 钻头转速 | rpm | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Bit Hızı | ||||||
| 工作扭矩 | N·m | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| tork | ft-lb | 3429 | ||||
| 最大扭矩 Maks.tork | N·m | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| ft-lb | 5140 | |||||
| 输出功率 | kw | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48,2-85.8 | 17-47 22.8-63 | 23-44 |
| Çıkış gücü | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| Bit Üzerindeki Ağırlık | 1 pound = 0.45 kg | 8800 | ||||
| 最大钻压 Maks.Bit Üzerindeki Ağırlık | KN 1 pound = 0.45 kg | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 连接螺纹Bağlantı (REG) | Üst (Kutu) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Alt (Kutu) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

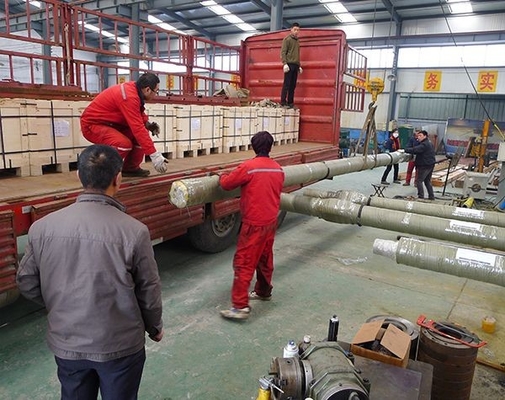

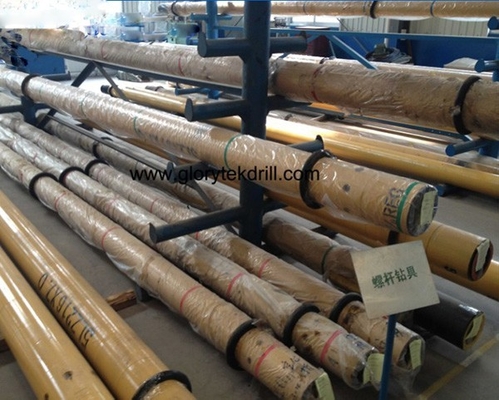

Paketleme: Downhole Mud Motor için Standart İhracat Paketleme
Teslimat: Normalde gelişmiş ödemenizden 10-15 gün sonra.
