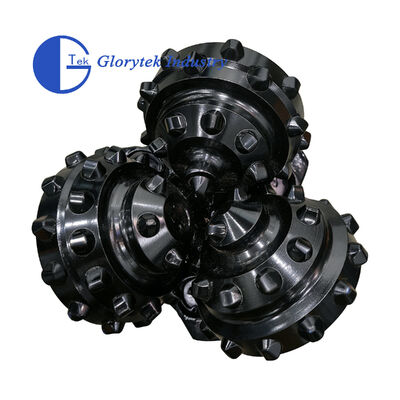

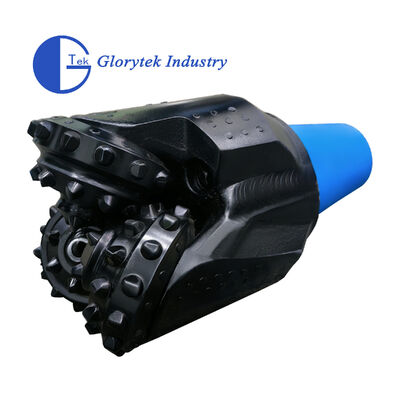

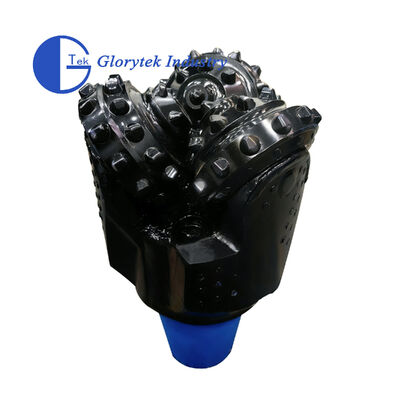

TCI Dişli Konik Kaya Matkabı
1. Açıklama:
Makaralı matkap ucu, yaygın olarak kullanılan bir sondaj matkabıdır.
Makaralı matkap ucu çalışırken, kesici dişler sırayla kuyu dibiyle temas eder, kaya kırma torku küçüktür, kesici dişler ve kuyu dibi arasındaki temas alanı küçüktür, özgül basınç yüksektir.
Formasyonu nüfuz etmek kolaydır; çalışma kenarının toplam uzunluğu büyüktür, bu nedenle aşınma nispeten azalır. Makaralı matkap ucu, yumuşaktan sert'e kadar çeşitli formasyonlara uyum sağlayabilir.
2. Yapısal özellikler:
Uçlu matkap ucu, petrol depolamalı sızdırmaz kayar veya makaralı yataklı, jet tipi üç konili matkap ucudur, optimize edilmiş tasarım, makul diş düzeni, çeşitli kaya formasyonları için tasarlanmış farklı diş şekilleri ve diş yükseklikleri;
İyi çap koruma performansı, sürtünme önleyici alaşım ile kaplanmış yatak sistemi ve gümüş kaplama, hassas işleme, ısırma önleyici, yüksek yük taşıma kapasitesi, uzun ömür. Petrol ve gaz sahası istismarı ve jeolojik sondajda yaygın olarak kullanılır, yüksek sondaj verimliliği sağlayabilir.
Uçlu matkap ucu, yüksek tokluğa sahip karbür dişleri, diş sırası sayısı, diş sayısı, diş yüksekliği ve alaşım diş şeklinin optimize edilmiş tasarımını benimser, uçlu matkap ucunun kesme kabiliyetini tam olarak kullanır.
3. Önerilen Sondaj Parametresi:
| IADC WOB (KN/mm) |
RPM (devir/dak) |
Uygulanabilir |
Formasyonlar |
| 417/437/447/415/435 |
0.35~0.9 |
150~70 |
Kil, şeyl, tebeşir, alçıtaşı, tuz, yumuşak kireçtaşı vb. gibi düşük basınç dayanımına ve yüksek sondaj kabiliyetine sahip çok yumuşak formasyonlar. |
| 517/527/515 |
0.35~1.0 |
140~60 |
Şeyl, alçıtaşı, tuz, yumuşak kireçtaşı vb. gibi düşük basınç dayanımına ve yüksek sondaj kabiliyetine sahip yumuşak formasyonlar. |
| 537/547/535 |
0.45~1.0 |
120~50 |
Orta, yumuşak şeyl, orta yumuşak kireçtaşı, orta yumuşak kumtaşı, daha sert ve aşındırıcı ara katmanlara sahip orta formasyon vb. gibi düşük basınç dayanımına sahip yumuşak ila orta formasyonlar. |
| 617/615 |
0.45~1.1 |
90~50 |
Sert şeyl, kireçtaşı, kumtaşı, dolomit vb. gibi yüksek basınç dayanımına sahip orta sert formasyon. |
| 637/635 |
0.5~1.2 |
80~40 |
Kumtaşı, kireçtaşı, dolomit, sert alçıtaşı, mermer vb. gibi yüksek basınç dayanımına sahip sert formasyonlar. |
| Not: Yukarıdaki tabloda WOB ve RPM'nin üst sınırları aynı anda kullanılmamalıdır. |
4. Özellikler:
| Boyut |
6 1/2" |
| IADC Kodu |
637 |
| Diş |
3 1/2REG |
| Boyut |
205*205*350(mm) |
| Diş Tipi |
Standart Tip |
| Arka koni özelliği |
tek Sıra |
| Sızdırmaz Koruma |
Geliştirilmiş Tip |
| N.W/G.W(KG) |
17/18 |
5. Özellik Avantajı:
- Makaralı matkap ucu çalışırken, kesici dişler sırayla kuyu dibiyle temas eder, kaya kırma torku küçüktür, kesici dişler ve kuyu dibi arasındaki temas alanı küçüktür;
- Özgül basınç yüksektir ve formasyona kesmek kolaydır;
- Çalışma kenarının toplam uzunluğu büyüktür, bu nedenle aşınma nispeten azalır;
- Makaralı matkap ucu, yumuşaktan sert'e kadar çeşitli formasyonlara uyum sağlayabilir.
6. Paketleme ve Teslimat:
