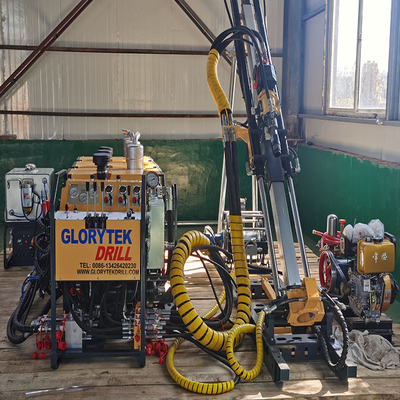

Taşınabilir çekirdek sondajı
|
Model
|
GL300E
|
GL500E
|
GL800E
|
|
Borma Derinliği
|
|||
|
B
|
320m.
|
580m
|
800 metre.
|
|
N
|
220m
|
380m
|
600 metre
|
|
H
|
80 metre.
|
180m.
|
260m
|
|
Not: Borma derinliği teorik değere dayanır ve spesifik borma derinliği kapasitesi gerçek çalışma koşulları ve işlem yöntemleri ile belirlenir.
|
|||
|
Güç Sistemi
|
|||
|
Dizel Motoru
|
V2410T X1
|
V2410T X2
|
V2410T X3
|
|
Güç
|
41kw
|
82Kw
|
123Kw
|
|
Dönüş hızı
|
3000 rmp
|
3000 rpm
|
3000 rpm
|
|
Elektrik sistemi
|
12V
|
12V
|
12V
|
|
Hidrolik Sistem
|
|||
|
Ana pompa
|
17MPa
|
21MPa
|
21MPa
|
|
Yardımcı pompa
|
15MPa
|
17MPa
|
17MPa
|
|
Hidrolik Yağ Soğutma
|
Hava soğutması/su soğutması
|
Hava soğutması/su soğutması
|
Hava soğutması/su soğutması
|
|
Besleme sistemi
|
|||
|
Beslenme felci
|
1.8m
|
1.8m
|
1.8m
|
|
Besleme gücü
|
45kN
|
55kN
|
65kN
|
|
Kaldırma gücü
|
90kN
|
110kN
|
130kN
|
|
Borma açısı
|
45°-90°
|
45°-90°
|
45°-90°
|
|
Kaldırma Hızı
|
114m/dakikada
|
114m/dakikada
|
114m/dakikada
|
|
Boru borusunun uzunluğu
|
1.5m
|
1.5m
|
1.5m
|
|
Döner baş
|
|||
|
Güç
|
Hidrolik motor
|
Hidrolik motor
|
Hidrolik motor
|
|
Sürücü
|
Döner Sürücü
|
Döner Sürücü
|
Döner Sürücü
|
|
Uygun matkap borusu ((max)
|
114 mm
|
114 mm
|
114 mm
|
|
Max. Dönüş hızı
|
1200 rpm
|
1200 rpm
|
1200 rpm
|
|
Maks. Döner
|
580Nm
|
680Nm
|
680Nm
|
|
Kablolu vinç
|
|||
|
Tel ip kapasitesi
|
500 metre.
|
800 metre.
|
800 metre.
|
|
Gerginliği Azaltmak
|
Boş ip davul: 10.4kN
|
Boş ip davul: 11.9kN
|
Boş ip davul: 11.9kN
|
|
Tam ip davul: 4kN
|
Tam ip davul: 5kN
|
Tam ip davul: 5kN
|
|
|
Kaldırma Hızı
|
90m/dakikada
|
114m/dakikada
|
114m/dakikada
|
|
Matkap boru klemesi
|
|||
|
Maks. Kimlik.
|
114 mm
|
114 mm
|
114 mm
|
|
Sıkıştırma kapasitesi
|
13000kg
|
13000kg
|
13000kg
|
|
Uygun matkap borusu (O.D.)
|
54mm-114mm
|
54mm-114mm
|
54mm-114mm
|
|
Çekirdek çapı ((O.D)
|
36mm-85mm
|
36mm-85mm
|
36mm-85mm
|
|
Çamur pompası birimi ((Isteğe bağlı)
|
|||
|
Çamur pompası
|
Yüksek basınçlı pompa
|
Yüksek basınçlı pompa
|
Yüksek basınçlı pompa
|
|
Sürücü Türü
|
Bağımsız Sürüş
|
Bağımsız Sürüş
|
Bağımsız Sürüş
|
|
Akış ve Basınç
|
100Lpm, 20bar
|
120Lpm, 40bar
|
120Lpm, 40bar
|
|
Su temini birimi ((Farklı)
|
|||
|
Su kaynağı pompası
|
Yüksek basınçlı pompa
|
Yüksek basınçlı pompa
|
Yüksek basınçlı pompa
|
|
Sürüş Formu
|
Dizel Motor ((7.3KW)
|
Dizel Motor ((7.3KW)
|
Dizel Motor ((7.3KW)
|
|
Akış ve Basınç
|
100Lpm, 70bar
|
100Lpm, 70bar
|
100Lpm, 70bar
|
|
Boru cihazı ağırlığı
|
|||
|
Güç birimi
|
180kg *1
|
180kg *2
|
180kg *3
|
|
Operasyon Birimi
|
120kg
|
120kg
|
120kg
|
|
Yağ tankı birimi ((Tam yük)
|
120kg
|
130kg
|
130kg
|
|
Çamur pompası birimi ((Isteğe bağlı)
|
50 kg
|
50 kg
|
50 kg
|
|
Çalışma ağırlığı (yaklaşık)
|
1040 kg
|
1200 kg
|
1200 kg
|
|
Max. Parça QTY'yi sökün
|
10
|
12
|
12
|
