HDD-25 Yatay Yönlü Sondaj Aygıtı
Açıklama
HDD25 yatay yönlü sondaj cihazı, tamamen kendi kendine yüklenen bir parça tasarımıdır, açık bir döngü, hidrolik kontrol modu, hidrolik sistem, aktarım sistemi, redüktör,Elektrikli kontrol sistemi, vb. yüksek güvenilirliğe sahip yerli tanınmış marka ürünlerinden seçilir.
Teknik Tarih
1.Şasi
HDD25, güçlü site uyarlanabilirliği ve yüksek güvenilirliğe sahip çelik pistli kendi kendine hareket eden şasiyi benimsiyor.istikrarlı performans ve güvenilir kalite.
| Pist tekerlek mesafesi |
1710 mm |
| Sürücünün dış genişliği |
2060 mm |
| Yol genişliği |
350 mm |
| Ölçüm |
1360 mm |
| Yürüyen azaltıcı |
IKY2.52.5A-2900 |
| Sınıflandırma |
% 30 |
| Yürüme hızı |
1.5km/h |
| Ağırlık |
10 t |
2Motor sistemi
Cummins turboşarjlı motoru seçilir, güçlü bir güce sahiptir ve emisyon ülkenin üçüncü aşamasını karşılar.
| Motor modeli |
QSB5.9-C180-33 |
| İsimlendirilmiş güç |
132KW |
| Maksimum tork |
800N·m /(1500r/min) |
| İsimlendirilmiş hız |
2200 r/min |
| Emisyon standartlarına uygun |
Çin III. Aşama |
| Yakıt tankı hacmi |
355L |
3Hidrolik sistem.
Hem rotasyon hem de itme çekim açık bir hidrolik sistemi kullanır. Güvenilir kalitede yerli tanınmış marka bileşenleridir.
| Güç başının dönme sistemi |
Döner pompa |
CBGj80 |
| Basınç |
200 bar |
| Motor |
Eaton 6K-490*2 |
| Güçlü başlık itme-çekme sistemi |
İt-çek pompası |
CBGj80 |
| Basınç |
200 bar |
| Motor |
XM05-200*2 |
| Hidrolik yağ tankı hacmi |
450L |
| Hidrolik yağ |
HD46 (-15°C~40°C) |
4Elektrik sistemi
| Sistem voltajı |
DC24V |
| İt-çek döner sapı |
2SK6T-3XZD2 |
| Döner sap |
2SK6T-3XZ |
| Seyahat anahtarı |
Hiçbiri |
5Mast bum.
Amplitudu değiştirmek için arka destek silindirini benimseyerek, açı ayarlama işlemi basittir ve aralığı büyüktür.
| Matkap çerçevesinin ayar açısı |
2 ~ 24° |
6Güçlü Baş.
Borma teçhizatı, raf ve pinion üzerinden itme-çekme eylemini tamamlar; Güç başı kutusunun yüzen olması, sondaj borusu ipliğini etkili bir şekilde koruyabilir;Sabit motor yüksek hızlı itme ve geri çekme fark.
| Maksimum itme-çekiş gücü |
275kN |
| En yüksek itme-çekme hızı |
35m/dakikada |
| Maksimum dönme tork |
8000 N·m |
| En yüksek dönüş hızı |
135/68 r/min |
| Güç başlığının en yüksek çarpması |
3500 mm |
| Döner redüktör |
N/A |
| İt-çekimi azaltıcı |
Çin markası |
7. Klemp
Borma teçhizatı, sondaj çubuğunu sıkıca sıkıştırabilen döner, kendi kendini merkezleyen bir sıkıştırma ve çözme cihazıyla donatılmıştır. Görüş iyi,Ayrıca çenelerin bakımı ve değiştirilmesi için de uygundur..
| Zincir tork |
20000N·m |
| Zincir döndürme açısı |
20° |
8Taksi.
Döner gürültü geçirmez kabin, ayarlanabilir koltuklar, ısıtma ve soğutma kliması ile donatılmış, sondaj platformunun çalışma konforunu büyük ölçüde artırmaktadır.Cam silgici, yüksek kaliteli deri koltuklar ve diğer konfigürasyonlar çalışmaya uygundur.
| Kabin genişliği |
950 mm |
| Kabinin uzunluğu |
1200 mm |
9Borma boruları, sondaj aletleri (ihtiyaç duyulmaz)
Standart yağ matkap borusu veya kazı olmayan özel çift üst matkap borusu seçilebilir; arka matkap uçan kesme matkapı, namlu matkap ve kaygan matkap olabilir.Boru borusunun her iki ucundaki eklemlerin boyutu API NC23'tür..
Not: matkab borusunun dayanabileceği maksimum itme-çekiş gücü ve maksimum tork aynı anda maksimum seviyeye ulaşamaz. Matkab borusunun kullanımı sırasında yapışmaması için,Lütfen sondaj borusunu kullanırken maksimum bağlantı tork sınırını izleyin..
Ana teknik parametreler:
| Ürün |
Parametreler |
| Motor |
Üreticiler |
Cummins |
| Model |
QSB5.9-C180-33 |
| Güç değerleri |
132KW |
| İtme-Tırkma |
Maksimum çekim/tamır kuvveti |
270KN |
| Maksimum çekim/tamır hızı |
35m/dakikada |
| Dönüşüm |
Döner |
8000N.m |
| Maksimum iğne hızı |
135 r/min |
| Çubuk |
Diametre × Uzunluk |
φ 73*3000 |
| Maksimum eğim açısı |
24 |
| Yükleyici vinç |
Kaldırma ağırlığı |
N/A |
| Yolculuk sürüşü |
Tarzı |
Çelikten kendi kendine hareket eden süpürge |
| Seyahat hızı |
1.5 km/saat |
| Ağırlık |
10 t |
| Boyut |
L×W×H |
6.0*2.06*2.3m |
Ana yapılandırma
| Döner pompa |
CBGj80 ((Ev içi) |
| İtme pompası |
CBGj80 ((Ev içi) |
| Döner motor |
6K490 (Eton) |
| Döner redüktör |
Hiçbiri |
| İtme Motoru |
XM05 200 |
| Baskı azaltıcı |
G11.09HH-SRI |
| Ana valf |
2GCJX-G25L |
| 2GCJX-G25L |
| Döner sap |
2SK6T-3XZ |
| Elini it ve çek. |
2SK6T-3XZD2 |
| Yürüme hızı düşürücü |
IKY2.52.5A-2900 |
| Hidrolik silindirler |
/ |
| Kamyon vinci |
/ |
| Hidrolik borular |
/ |

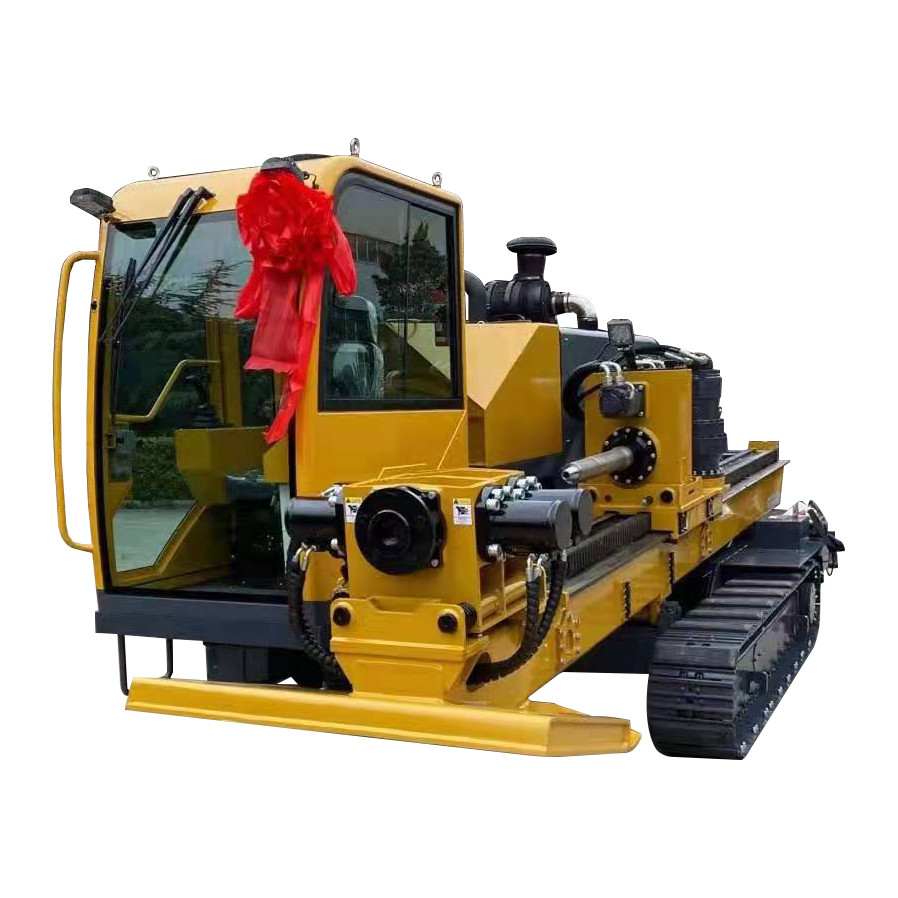

Ürün Resimi
