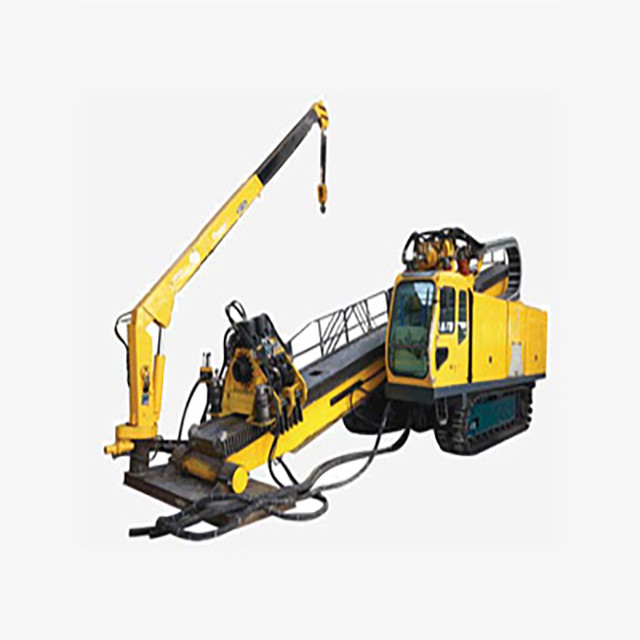

HDD-45/96 HDD sondaj cihazı
Açıklama
HDD-45/96 Horizontal Directional Drilling Rig, açık döngü ve hidrolik kontrol modundaki tamamen kendi kendini yükleyen bir tasarımdır. Hidrolik sistem, şanzıman sistemi, redüktör, elektrik kontrol sistemi ve diğer ana bileşenlerin hepsi Çin'in tanınmış marka ürünleri, yüksek güvenilirlik.
Teknik Tarih
1.Şasi
HDD-45/96, güçlü sitede uyarlanabilirlik ve yüksek güvenilirliğe sahip çelik raylı kendi kendine hareket eden şasiyi benimsiyor; Çin ünlü marka yürüyüş azaltıcısıyla donatılıyor,istikrarlı performans ve güvenilir kalite.
| Çark tabanı: |
1850 mm |
| Dış ray genişliği: |
2300 mm |
| Yol genişliği: |
450 mm |
| Ölçüm: |
1400 mm |
| Yürüyen azaltıcı: |
TBM22 |
| Sınıflandırılabilirlik: |
% 30 |
| Yürüme hızı: |
1.5km/h |
| Ağırlık: |
16 t |
2Dizel motor sistemi.
Cummins turboşarjlı dizel motoru kullanın. Güçlü bir güç ve Çin'in üçüncü aşamasını karşılayan emisyonlar.
| Motor modeli |
QSC8.3-C260-30 |
| Adlık Güç |
194KW |
| Maks. Döner |
1135N·m / ((1 350r/min) |
| Belirli Hız |
2200 r/min |
| Emisyon Standartları |
Çin III. Aşama |
| Yakıt tankı hacmi |
350 litre |
3Hidrolik Sistem
Hem rotasyon hem de itme çekim açık bir hidrolik sistem kullanır.
| Güç başının dönme sistemi |
| Döner pompa: |
90R100 ((Sauer) |
| Basınç: |
350 bar |
| motor: |
MHP20 ((Poclain) |
| Güçlü başlık itme-çekme sistemi |
| İt-çek pompası |
HP1VO95LRDS ((Yüksek teknoloji) |
| Basınç |
350 bar |
| Motor: |
A6V107*4 ((Yüksek teknoloji) |
| Hidrolik yağ tankı hacmi: |
400 litre |
| Hidrolik yağ: |
HD46 (-15°C~40°C) |
4Elektrik sistemi.
Voltaj:C24V
2SK6L/98-3X01ZQ1Q2F4
Döner sap: 2SK6T1/98-3X01ZF1F2Z4
Hareket anahtarı: Hayır
5- Matkap çerçevesi.
Ön destek ve arka destek silindirleri eşzamanlı olarak luffing için kullanılır, açı ayarlama işlemi basittir ve kapsamı büyüktür.
Matkap çerçevesinin ayar açısı: 0 ̊24°
6- Güçlü Baş.
Borma teçhizatı, raf ve ponyon aracılığıyla itme ve çekme eylemini tamamlar; Spindle yüzen, sondaj borusu ipliğini etkili bir şekilde koruyabilir; Değişken motor yüksek hızlı itme ve çekmeyi gerçekleştirebilir.
Maksimum itme-çekiş gücü: 960kN
En yüksek itme-çekme hızı 32m/dakikadır.
Maksimum dönme tork 25000 N·m
En yüksek dönme hızı 110/55 r/min
Güç başının en yüksek çarpımı: 3800mm
Döner redüktör: Yok
İt-çekimi azaltıcı: Çin'de yapıldı
7.Klemp
Buhurlama teçhizatı, sondaj borusunu sıkıca bağlayabilen ve çenelerin bakımı ve değiştirilmesi kolay olan döner kendi kendini merkezleyen bir sıkıştırıcı ve kelepçeyle donatılmıştır.
45000N·m'lik bağlanma tork
Zincir dönme açısı 20°
8- Taksi.
Buhurlama teçhizatının döner gürültü önleyici kabin, ayarlanabilir koltuk, ısıtma ve soğutma klima ile donatılmış, bu da son derece sondaj teçhizatının çalışma konforunu iyileştirir.
İç aydınlatma, ön cam silgi cihazları, yüksek kaliteli deri koltuklar ve diğer konfigürasyonlar çalışmaya uygundur.
Kulübün genişliği 950 mm
Kabinin uzunluğu 1200mm
9. Boru borusu, sondaj aletleri (özlü)
Boru makinesi standart yağ boru borusu veya HDD boru borusu ile çalışabilir.Borur boru ipliği:API NC31.
Arka reamer: Flated back reamer, Drum back reamer ve Plate tipi back reamer hepsi mevcuttur.
Notlar: matkap borusunun dayanabileceği en yüksek itme-çekiş gücü ve en yüksek tork aynı anda maksimum seviyeye ulaşamaz. Matkap borusunun kullanımı sırasında yapışmasını önlemek için,Lütfen sondaj borusunu kullanırken maksimum bağlantı tork sınırını göz önünde bulundurun.
Ana teknik parametreler
| Ürün |
Parametreler |
| |
Üreticiler |
Cummins |
| |
Model |
QSC8.3-C260-30 |
| Motor |
Güç değerleri |
194KW |
| |
Maksimum çekim/tamır kuvveti |
960KN |
| İtme-Tırkma |
Maksimum çekim/tamır hızı |
32m/dakikada |
| |
Döner |
25000N.m |
| Dönüşüm |
Maksimum iğne hızı |
110 r/min |
| Çubuk |
Diametre × Uzunluk |
φ 89*3000 |
| Maksimum eğim açısı |
24 |
| Yükleyici vinç |
Kaldırma ağırlığı |
N/A |
| Yolculuk sürüşü |
Tarzı |
Çelikten kendi kendine hareket eden süpürge |
| Seyahat hızı |
1.5 km/saat |
| Ağırlık |
12 t |
| Boyut |
L×W×H |
7.5 çarpı 2.3 çarpı 2.6 |
| Döner pompa |
90R100 ((Sauer) |
| İtme pompası |
HP1VO95LRDS ((Yüksek teknoloji) |
| Döner motor |
MHP20 ((Poclain) |
| Döner redüktör |
N/A |
| İtme Motoru |
A6V107*4 ((Yüksek teknoloji) |
| Baskı azaltıcı |
MN2E295C1G31.25-A107 |
| Ana valf |
Hsp15 ((Hengli) |
| El |
2SK6T1/98-3X01ZF1F2Z4 |
| El |
2SK6T1/98-3X01ZF1F2Z4 |
| Yürüme hızı düşürücü |
JT08VK |
| Hidrolik silindirler |
/ |
| Kamyon vinci |
2.3t |
| Hidrolik borular |
manuli |
