XY-3 çekirdek sondajı
Kısa Tanıtım:
XY-3 serisi sondaj cihazı, sığ/orta derinlikteki delikli spindle tipi çekirdek sondaj cihazıdır.Makine esas olarak elmas delme için kullanılır ve çeşitli delme teknolojisi taleplerini karşılayabilirElektrikli motor veya dizel motoru güç ünitesi olarak kullanır.
Özellik:
A. Borma teçhizatı, 10 ileri vitese ve 2 geri vitese sahip gelişmiş MW525 ağır kamyon vitesi ile donatılmıştır.Çeşitli sondaj tekniklerinin çeşitli gereksinimlerine hizmet vermek.
B. Aracın spindle'si, önemli bir tork sağlayan sağlam bir mekanik sistem tarafından tahrik edilen 96 mm'lik cömert bir iç çapına sahiptir.Çark tek bir hat ile 3000kg maksimum bir yük kaldırma yeteneğine sahiptir, verimli ve güvenilir kaldırma işlemlerini sağlar.
C. İşletim kolu, makine çalışması sırasında operatörlerin rahatlığını artırmak için iyi tasarlanmış bir düzen içinde düşünceli bir şekilde düzenlenmiş ve birbirine sabitlenmiştir.Bu ergonomik düzenleme kullanım kolaylığını sağlar ve genel verimliliği artırır.
D. Döner ve vinç bağımsız olarak çalıştırılabilir, bu da sondaj operasyonlarında esneklik ve çok yönlülük sağlar. Bu, operatörlerin her bileşeni ayrı ayrı kontrol etmesini sağlar.Performansı optimize etmek ve değişen sondaj koşullarına uyum sağlamak.
E. Spindle delme deliği, büyük altıgen delme çubuklarının kullanılmasını sağlayan geniş bir iç çapa sahiptir.Bu tasarım verimli sondajı sağlar ve sondaj ekipmanlarının kesintisiz değişimi kolaylaştırır, iş yerinde verimliliği ve çok yönlülüğü arttırır.
Kullanım:
Jeolojik genel araştırma ve keşif, yol ve yüksek bina arazi araştırması, beton yapılardaki araştırma delikleri, nehir barajları,Alt katmanlı katman delikleri delme ve doğrudan katmanlama, sivil kuyular ve toprak merkezi klimalı kuyular, kuyruklu ve orta derinlikte çekirdek sondajı.
Teknik Tarih
| Teknik parametreler | |
| XY-3 teknik parametresi | |
| Borma derinliği | 100,250, 300, 600m |
| Uyumlu uç deliği çapı | 300,200, 150, 75mm |
| Max, delik aç. | 300 mm |
| Son deliği. | 75 mm |
| Borma çubuğu çapı | 60 mm |
| Borma açısı | 90°~65° |
| Makine Boyutu | 2500 x 900 x 1800 mm |
| Kavrama ağırlığı (güçle birlikte) | 1800 kg |
| 立轴 Döner | |
| Döner hızı | İleri, düşük hız 30,53,88,145,222r/min |
| İleri Yüksek Hız 143,250,414,684,1050 r/min | |
| Geriye 29, 137r/min | |
| Döner çarpması | 600 mm |
| Döner iç çapı | 96 mm |
| Taşınma kapasitesi | 6000kg |
| 卷扬机 Venk | |
| Max.Tek hatlı kaldırma kapasitesi | 3000 kg |
| Maks.Tek hatlı kaldırma hızı | 0.5-1.9m/s |
| Kablo kalibri | 12.5mm |
| Rulo kapasitesi | 50 metre. |
| Bobin çapı | 300 mm |
| Kucaklanma kemerinin genişliği | 90mm |
| Delekler Yağı Pompası | |
| Çifte dişli yağ pompası | CBF-F63/25 |
| Ön hareket, basınç | 63 L/min 20Mpa |
| Yer değiştirme, basınç. | 25 L/min 20Mpa |
| 动力 Güç ünitesi | |
| Dizel motor YN27 | 42kW |
| Belirli Hız | 2400 r/min |

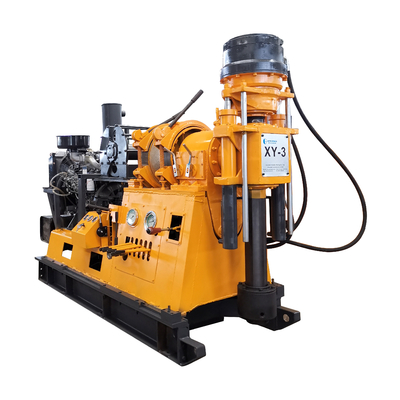

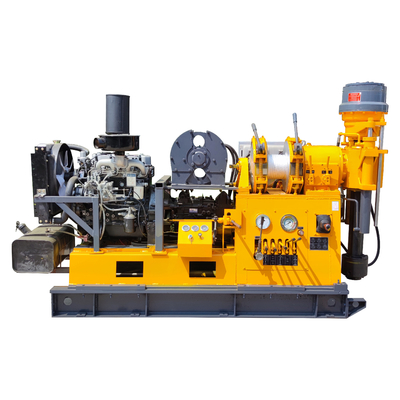

Ürün Resimi
