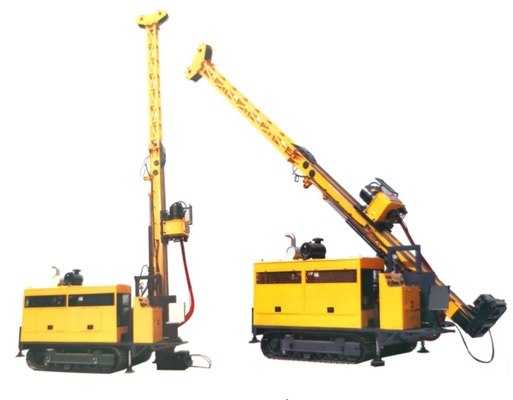

GLDX-5A(5C) Tam Hidrolik Karot Numune Jeoteknik Numune Alma Arama Sondaj Makinaları
GLDX-5A(5C) yeni model Tam Hidrolik Karotlu Matkap Rig, yurtiçi ve yurtdışındaki aynı türden ekipmanların ileri tekniği referans alınarak geliştirilmiştir.Sondaj makinesi makul bir tasarıma ve üstün performansa sahiptir.Çalıştırması ve bakımı kolaydır.
Sondaj makinesi, lastik çekme (döndürme cihazı ile) veya tarayıcıların kendisi (isteğe bağlı) ile hareket eden tam hidrolik sürüşü benimser.
Matkap kafası, gelişmiş ve basit bir yapıya sahip, iki hızlı mekanik vites değiştirme, kademesiz hız değiştirme işlevine sahip değişken motor tarafından tahrik edilir.
Döndürücü, mil ve yağ silindirini zincire bağlayan bir sistem ile beslenir ve tahrik edilir.
Sistemin işlevi, yağ silindirinin piston çubukları belirli bir mesafe hareket ederse, hareket eden matkap kafası mesafeyi iki katına çıkarır.
Direk, düşük bir ağırlık merkezi ve genel ünitenin iyi stabilitesi ile delme deliği için 0 ila 90 derecelik açı aralığında ayarlanabilir.
Teçhizat, operatöre güzel bir görüş alanı ve geniş ve rahat çalışma koşulları sağlar.
Teçhizatın genel yapısı güzel görünüyor ve insan odaklı tasarım düşüncesini bünyesinde barındırıyor.
| Dizel motor | modeli | Cummins 6CTA8.3-C195 (turboşarjlı ve şarj suyu soğutmalı) |
| Yer değiştirme | 8,3 L (2,19 ABD Galonu) | |
| Güç | 145kW (195HP) | |
| Nominal RPM (Fabrika ayarı) | 2200rpm | |
| Sondaj Kapasitesi | BQ | 1500 m(4920 fit) |
| NQ | 1300 m(4264 fit) | |
| genel merkez | 1000 m(3280 fit) | |
| PQ | 680 m(2230 fit) | |
| Matkap Kafası | Dönme Motoru | Çift Hidrolik Motorlar – değişken ve Tersinir |
| Üretici: SAUER-DANFOSS | ||
| RPM | İki Vardiya/ Kademesiz Değişim 0-1145 RPM | |
| oranlar | 1. 8.776:1 | |
| 2. 2.716:1 | ||
| Baş Açıcı | hidrolik tahrikli yandan kaydırmalı yol | |
| Maks.tork | 4650 N·m(3427 lbf·ft) | |
| Tutma Çapı | 121 mm(4,76 inç) | |
| Maks.Milin kaldırma kapasitesi | 150 kN(33720 lbf) | |
| Maks.Besleme Gücü | 75 kN(16860 lbf) | |
| Primer Pompa Paketi | Matkap Kafası Dönüşü, Ana Kaldıraç, Çamur Pompası ve Hat Vincinin çalıştırılması için Eksenel Pistonlu değişken deplasmanlı Üçlü pompa. | Yapımcı: DANFOSS |
| 1. Pompa: 31.5MPa'da 150LPM | ||
| 2. Pompa: 28MPa'da 120LPM | ||
| 3. Pompa: 28MPa'da 120 LPM | ||
| Hidrolik tank | Kapasite | 420 L (111 ABD Galonu) |
| Ana Vinç Kapasitesi | Kaldırma Hızı (tek telli) | 44m/dak (çıplak tambur) |
| Kaldırma kuvveti (tek tel) | 77kN(17310 lbf) | |
| Çelik Tel Çapı | 18 mm(0,71 inç) | |
| Çelik Tel Uzunluğu | 60 m(196,85 fit) | |
| Kablolu Vinç Kapasitesi | Kaldırma Hızı (tek telli) | 100m/dak (çıplak tambur) |
| Kaldırma Kuvveti (tek tel) | 12 kN(2698 lbf) (çıplak tambur) | |
| Çelik Tel Çapı | 6 mm(0,24 inç) | |
| Çelik Tel Uzunluğu | 1500 m(4920 fit) | |
| Direk | Direk Yüksekliği | 11,2 m(37,74 fit) |
| Direk Ayar Açısı | 0°—90° | |
| Delme Açısı | 45°—90° | |
| Besleme İnme | 3800 mm(150 inç) | |
| Kayma İnme | 1100 mm(43,3 inç) | |
| Yem Çekme | 15000kg(33075 lb) | |
| İtme İtme | 7500kg(16538 lb) | |
| Çamur Pompası | Tip | Pistonlu Pompa Üçlü Piston |
| modeli | BW250 | |
| Felç | 100mm(3,9 inç) | |
| Çıkış hacmi | 250,145, 90, 52 L/dk (66, 38, 24, 14 US Galon/dk) | |
| Deşarj basıncı | 2,5, 4,5, 6,0, 6,0 Mpa (363, 653, 870, 870 psi) | |
| Ayak Kelepçesi | Sıkıştırma Kapsamı | 55,5-117,5 mm(2,18-4,63 inç) |
| açık delik Ф154mm(6,06 inç) | ||
| Çelik Paletli Tip | Ağırlık | 13000 Kg |
| Boyutlar (U × G × Y ) | 6250×2240×2750mm((20,5×7,34×9,02 ft)) | |
| Lastik Çekme Tipi | Ağırlık | 10000 Kg |
| Boyutlar (U × G × Y ) | 6250×2200×2730mm(20,5×7,22×8,96 ft)) |
Glorytek Industry (Pekin) Co., Ltd, 20 yılı aşkın deneyime sahip profesyonel bir sondaj ekipmanı ve sondaj aleti üreticisi ve tedarikçisidir.Müşterilerin gereksinimlerine göre atanan tüm projeleri başarıyla tamamlamamızı sağlayan son derece deneyimli Ar-Ge ekibi ve mühendisler tarafından destekleniyor ve destekleniyoruz.
Glorytek Drill, “Sundrill Corporation”ın en önemli üyelerinden biridir. Fabrikamız 250.000 metrekarelik bir alanı kaplamaktadır, yaklaşık 150.000 metrekarelik inşaat alanı, talaşlı imalat makineleri, CNC işleme merkezi, friksiyon kaynak makinesi, test ekipmanları vb. 200 takım ve 600'den fazla çalışan. Ürünlerimiz dünya çapında 60'tan fazla ülkeye ihraç edilmiştir.
S: Uygun bir su kuyusu sondaj makinesini nasıl seçebiliriz?
A: Normalde delme derinliğine, delme deliği çapına göre uygun bir model öneriyoruz.ve sahadaki katman durumu.
S: Fabrika mısınız yoksa ticaret şirketi misiniz?
A: biz üretim ve ihracat konusunda uzmanlaşmış entegre bir şirketiz.
S: Ödeme koşullarınız nedir?
C: T/T,L/C'yi kabul edebiliriz.
S: MOQ'unuz nedir?Teslimat süresi ne kadardır?
C: minimum sipariş miktarımız 1 settir.Normalde sondaj kulesi için teslim süresi, ödeme alındıktan sonra yaklaşık 25-30 gündür, sondaj araçları yaklaşık 15 gün olacaktır.
Q:.Garanti süresi ne kadar?
C: Ana gövde için garanti süresi bir yıldır (hızlı aşınan parçalar hariç).
S: Logomu ürünlere yazdırabilir miyiz?
C: Evet, yapabiliriz.OEM'i destekliyoruz.
