300m 800m Sondaj için BQ NQ HQ Kablolu Karot Taşınabilir Keşif Sondaj Makinaları
Açıklama:

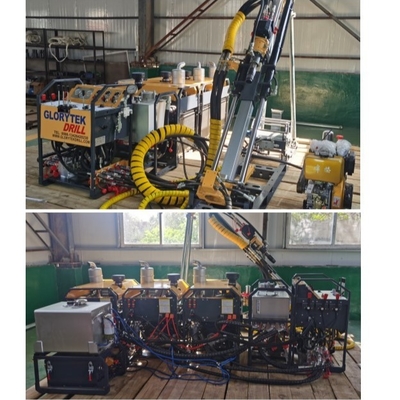

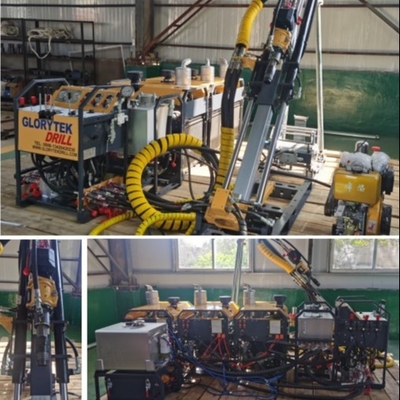

GL300E/GL500E/GL800E serisi, sığ ve orta derinlikte delikler açmak için uygun, taşınabilir karotlu sondaj makinelerini temsil eden modellerdir.
Özellikler:
1. Portatif sondaj kulesi, güç sistemi entegre kontrol teknolojisini benimser ve konsoldaki tüm motorların kontrolünü gerçekleştirir;
2. Kelepçe, güvenli, güvenilir ve yanlışlıkla ayrılmayı önlemek için hızlı tepki veren bir basınç kaybı koruma işlevine sahiptir.
3. Güç kafasının benzersiz ayarlanabilir kayar boşluk işlevi, direk ray yüzeyi ile taşıyıcı arasındaki yakın teması korur, delme titreşimini ortadan kaldırır ve delme eş eksenliliğini sağlar.
4. Yüksek güç rezervine sahip taşınabilir bir motoru benimser.Sistem konfigürasyonunu optimize ederek, plato çalışmasına uyumu tamamen geliştirebilir.
5. Otomatik olarak geri çekilebilen, kompakt yapılı, sağlam ve güvenilir kombine direkler.
6. Tescilli portatif sondaj kulesi çamur arıtma sistemi, hafif, nabız küçük ve kullanımı kolay olan özelleştirilmiş yüksek basınçlı çamur pompasını benimser.
7. Endüstri üst düzey üretim süreci, mükemmel kalite.
Teknik Parametre:
| modeli | GL300E | GL500E | GL800E |
| Sondaj Derinliği | |||
| B | 320m | 580m | 800m |
| N | 220m | 380m | 600m |
| H | 80m | 180m | 260m |
| Not: Delme derinliği teorik değere dayalıdır ve spesifik delme derinliği kapasitesi gerçek çalışma koşulları ve proses yöntemleri tarafından belirlenir. | |||
| Güç sistemi | |||
| Dizel motor | V2410T X1 | V2410T X2 | V2410T X3 |
| Güç | 41 kw | 82kw | 123kw |
| Dönme Hızı | 3000 devir | 3000rpm | 3000rpm |
| Elektrik sistemi | 12V | 12V | 12V |
| Hidrolik sistem | |||
| Ana pompa | 17 MPa | 21 MPa | 21 MPa |
| Yardımcı Pompa | 15 MPa | 17 MPa | 17 MPa |
| Hidrolik Yağ Soğutma | Hava soğutma/su soğutma | Hava soğutma/su soğutma | Hava soğutma/su soğutma |
| Besleme sistemi | |||
| Besleme İnme | 1.8m | 1.8m | 1.8m |
| Besleme Kuvveti | 45 kN | 55 kN | 65 kN |
| Kaldırma Kuvveti | 90 kN | 110 kN | 130 kN |
| Delme Açısı | 45°-90° | 45°-90° | 45°-90° |
| Kaldırma Hızı | 114m/dak | 114m/dak | 114m/dak |
| Sondaj Boru Uzunluğu | 1.5m | 1.5m | 1.5m |
| Döner Kafa | |||
| Güç | Hidrolik motor | Hidrolik motor | Hidrolik motor |
| Sürmek | Mil Sürücüsü | Mil Sürücüsü | Mil Sürücüsü |
| Uygun Sondaj Borusu (maks) | 114mm | 114mm | 114mm |
| Maks.Dönme Hızı | 1200rpm | 1200rpm | 1200rpm |
| Maks.tork | 580 Nm | 680 Nm | 680 Nm |
| Kablolu Vinç | |||
| Halat Kapasitesi | 500m | 800m | 800m |
| Kaldırma Gerginliği | Boş Halat Tamburu: 10.4kN | Boş Halat Tamburu: 11.9kN | Boş Halat Tamburu: 11.9kN |
| Tam Halat Tamburu: 4kN | Tam Halat Tamburu: 5kN | Tam Halat Tamburu: 5kN | |
| Kaldırma Hızı | 90m/dak | 114m/dak | 114m/dak |
| Sondaj Boru Kelepçesi | |||
| Maks.İD | 114mm | 114mm | 114mm |
| Sıkıştırma Kapasitesi | 13000kg | 13000kg | 13000kg |
| Uygun Sondaj Borusu (OD) | 54mm-114mm | 54mm-114mm | 54mm-114mm |
| Çekirdek Çapı (OD) | 36mm-85mm | 36mm-85mm | 36mm-85mm |
| Çamur Pompası Ünitesi (Opsiyonel) | |||
| Çamur Pompası | Dalgıç Yüksek Basınç Pompası | Dalgıç Yüksek Basınç Pompası | Dalgıç Yüksek Basınç Pompası |
| Sürücü Tipi | Bağımsız Sürüş | Bağımsız Sürüş | Bağımsız Sürüş |
| Akış ve Basınç | 100Lpm, 20bar | 120Lpm, 40bar | 120Lpm, 40bar |
| Su Besleme Ünitesi (Opsiyonel) | |||
| Su Besleme Pompası | Dalgıç Yüksek Basınç Pompası | Dalgıç Yüksek Basınç Pompası | Dalgıç Yüksek Basınç Pompası |
| Sürücü Formu | Dizel Motor(7.3KW) | Dizel Motor(7.3KW) | Dizel Motor(7.3KW) |
| Akış ve Basınç | 100Lpm, 70bar | 100Lpm, 70bar | 100Lpm, 70bar |
| Matkap Rig Ağırlığı | |||
| Güç ünitesi | 180kg *1 | 180kg *2 | 180kg *3 |
| Operasyon Birimi | 120kg | 120kg | 120kg |
| Yağ Tankı Ünitesi (Tam Yük) | 120kg | 130kg | 130kg |
| Çamur Pompası Ünitesi (Opsiyonel) | 50kg | 50kg | 50kg |
| Çalışma Ağırlığı (yaklaşık) | 1040kg | 1200kg | 1200kg |
| Maks.Sökün Parça Miktarı | 10 | 12 | 12 |
şirket Profili
Farklı türlerde karotlu sondaj kuleleri sağlama konusunda 20 yılı aşkın deneyime sahibiz.Farklı derinliklere ve farklı delik çaplarına sahip projeler için çeşitli uygun karotlu sondaj makineleri sağlayabiliriz.Farklı müşterilerin farklı ihtiyaçlarını karşılamak için kızaklı tip, paletli tip ve römork tipi sondaj kuleleri sağlayabiliriz.Soruşturmaya hoş geldiniz.
Satış Sonrası Garanti
Çekirdek Matkap Teçhizatı Garantisi:
(1) Teslimattan sonraki ilk yıl içinde, Core Drill Rig'in ana parçalarının, kalite sorunundan kaynaklanan sorundan sonra ücretsiz olarak temin edilmesi garanti edilir.
(2) Çalışma sahasında servis: Gerekirse, teknik mühendisimiz teknik servis için çalışma sahasına gönderilebilir,
ancak bilet, konaklama, diyet, hizmet bedeli alıcıya aittir.
(3) Zamanında satış sonrası yardım her zaman sağlanacaktır.
