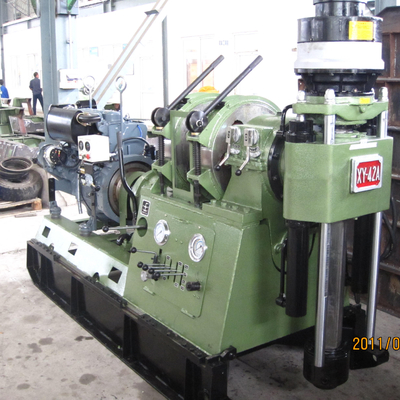

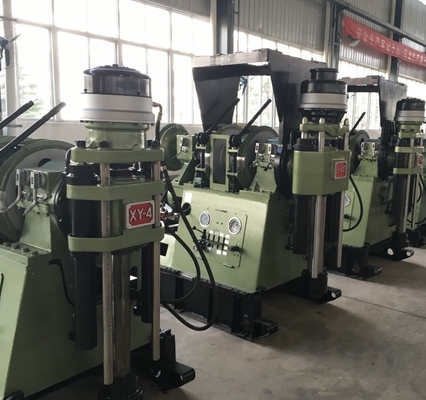

Derin Kaya Örnekleme için XY-serisi Derin Kuyu Paletli Tip Kablolu Karot Arama Sondaj Makinaları
XY serisi HAKKINDA MATKAP RIG:
XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL modelleri basit yapıdadır, işletim için güvenilirdir ve bakım için uygundur, ayrıca şu özelliklere sahiptir:
1. Tam hidrolik sistemin geleneksel mekanik matkap teknolojisi ile mükemmel entegrasyonunun ürünüdür.
2. Yardımcı hidrolik vinç ve hidrolik çamur pompası ile donatılmış, kurulum için uygundur.Kompakt yapısı ile operasyon için de uygundur.
3. Hidrolik kaldırma matkap kulesi ile monte edildiğinde, operasyonda esnekliktir.
4. 4 hidrolik payanda ile operasyonda stabildir.
5. Tarayıcı ile donatılan teçhizat, çalışma alanları arasında esneklik ve kolay hareketlilik sunar.
Teknik Parametre:
| modeli | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| Delme Derinliği | 700-1000m | 700-1100m | 700-1400m | 900-1800m | 1000-2100m | 1200-2400m | |
| Matkap Açısı | 45-90° | 45-90° | 45-90° | 90° | 90° | 90° | |
| Mil Hızı | Pozitif | 101.187.267, 388.311.574 819,1191rpm |
82.151.215, 313.251.463, 661.961rpm |
83.152.217, 316.254.468, 667.970rpm |
96,170,244, 284.357,471, 678.994 rpm |
92,162,244, 284.357.471.678.994rpm |
96.178.253, 369.268.494 705,1025rpm |
| Olumsuz | 83.251rpm | 67.205rpm | 67.206rpm | 84.293rpm | 85,234rpm | 78.248rpm | |
| Maks.Mil Hızı | 2640N.m | 3200N.m | 3200N.m | 5500N.m | 7800N.m | 7800N.m | |
| Mil Besleme İnme | 600 mm | 600 mm | 600 mm | 600 mm | 720mm | 720mm | |
| Mil Tutma Çapı | 68 mm | 93 mm | 93 mm | 93 mm | 93 mm | 118mm | |
| Milin Max.Kaldırma Kapasitesi | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| Maks.Milin Basınç Kuvveti | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| Çelik Tel Çapı | 16mm | 16mm | 17,5 mm | 18,5 mm | 21,5 mm | 21,5 mm | |
| Sargı Tambur Kapasitesi | 90m | 90m | 110m | 120m | 120m | 120m | |
| Max. Kaldırma Kuvveti | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| Matkap kulesi Yüksekliği | 10m | 10m | 10m | 12m | 12m | 12m | |
| Güç Ünitesi (dizel motor) | 74KW/2200r/dak | 82KW/2200r/dak | 97KW/2200r/dak | 132KW/2200r/dak | 132KW/2200r/dak | 132KW/2200r/dak | |
| çamur pompası | 160L/dak | 160L/dak | 250L/dak | 250L/dak | 320L/dak | 320L/dak | |
| Karıştırıcı (isteğe bağlı) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| yardımcı kaldırıcı | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| Maks. Direk Yükü | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| Hareket hızı | 1,5km/s | 1,5km/s | 1,5km/s | 1,5km/s | 1,5km/s | 1,5km/s | |
| Tırmanma Kapasitesi | 30° | 30° | 30° | 30° | 30° | 30° | |
| Boyutlar | 4785*2220*10524mm | 4785*2220*10524mm | 4785*2220*10524mm | 6186*2220*12000mm | 6186*2220*12000mm | 6186*2220*12000mm | |
| Ağırlık | 9,3t | 9,6t | 10t | 13,5t | 14t | 14,6t | |
